Tubulatura flexibila

Traseele de ventilatie realizate cu tubulatura flexibila

Sistemul de ventilatie si climatizare include, pe langa echipamentele hvac, si tubulatura flexibila. Tubulatura flexibila de aluminiu are un rol important in stabilirea sistemului de ventilatie, intrucat in functie de lungimea traseelor, echipamentele se vor dimensiona corespunzator. Este usor de manevrat datorita flexibilitatii acesteia, se monteaza de regula in tavanul fals iar legaturile intre tuburi se realizeaza rapid prin unirea acestora prin intermediul unui niplu si etansarea lor cu banda adeziva de aluminiu. Tubulatura flexibila se foloseste in orice sistem HVAC pentru transportarea aerului curat, la temperatura maxima indicata de catre producator. Un proiectant sau arhitect poate decide ce tip de tubulatura flexibila este necesara in anumite aplicatii (rezistenta la foc, sterila, colorata, rezistenta la umezeala etc). Conectarea unui tub de aluminiu la echipamentul electric sau grila se realizeaza cu ajutorul piesei speciale plenum, care se produce la comanda dupa dimensiunile necesare.

Ce material este folosit pentru tuburile flexibile

Tuburile flexibile sunt realizate din aluminiu si polietilena. Pe partea exterioara a tubului invelisul este din aluminiu, pe partea interioara a tubului invelisul este realizat din polietilena. Polietilena asigura pierderi de sarcina reduse datorita suprafetei cu rugozitate scazuta si deasemenea nu permite dezvoltarea bacteriilor pe suprafata interioara a tubului. Are o rigiditate ridicata datorita spiralei din otel galvanizat care traverseaza tubul pe toata lungimea acestuia. Este rezistent la comprimari si torsiuni. Tuburile flexibile din aluminiu pot fi folosite si in instalatii de medie presiune datorita rezistentei mecanice ridicate.

Diferentele dintre tubulatura flexibila izolata si tubulatura flexibila neizolata

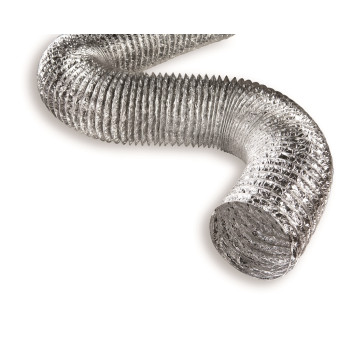

Tubulatura flexibila neizolata este mai usoara, fara strat de izolatie, si se foloseste majoritar in sistemele de ventilatie atunci cand mentinerea temperaturii aerului ce o traverseaza nu este o prioritate sau nu exista riscul de aparitie a condensului. Tubulatura flexibila izolata are o greutate mai mare, avand stratul din mijloc din vata de sticla, cu grosimi variate, si se foloseste pe scara larga pentru izolarea temperaturii aerului ce traverseaza tubul flexibil. Tubulatura izolata este folosita si in situatiile in care pe traseul pe care il parcurge exista posibilitatea sa se formeze condens sau atunci cand aerul transportat prin ea are un nivel de umiditate mai ridicat. Folosirea tubului izolat asigura reducerea pierderilor de caldura prin instalatia de ventilatie. Stratul de izolatie nu modifica diametrele tuburilor pe interior; ambele tipuri de tub flexibil pastreaza diametrele intre 102 mm si 407 mm. Insa, in cazul celui izolat, trebuie luat in considerare si diametrul exterior pentru a avea suficient spatiu la montaj (de ex.: prin tavanul casetat).
