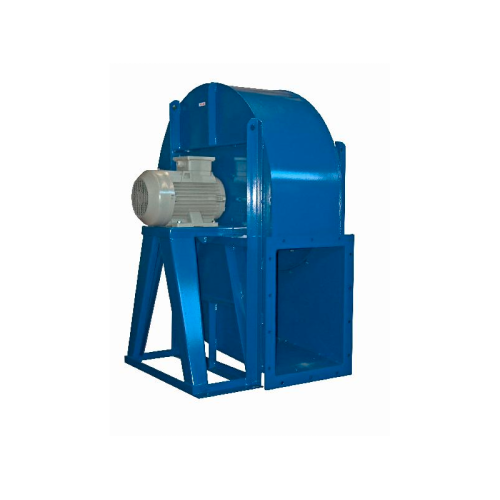

Ventilator anticoroziv centrifugal pentru aer incarcat cu praf Dynair PQ-L

Descriere

Ventilatoare anticorozive centrifugale cu pale orientate inapoi pentru aer incarcat cu praf Dynair PQ-L



Ventilatoarele din seria PQ-L își găsesc principala utilizare în instalațiile industriale de climatizare, ventilație, încălzire și filtrare; acestea pot fi, de asemenea, utilizate ca parte a procesului de producție (industria lemnului, industria chimică, mori, mine, turnătorii etc.). Acestea pot transporta aer cu praf (nu abraziv) și fum, cu temperaturi cuprinse între -20 ° C și +80 ° C în configurări standard și până la 300 ° C în construcții speciale.

Seria prevede versiunea cu cuplare directă (execuția 4) și versiunea cu curea (execuția 1, 9 și 12). Potrivite pentru capacitate ridicată, presiuni medii și mari. Ele pot fi de asemenea folosite ca parte a procesului de producție (industria lemnului, industria chimică, mori, mine, turnătorii etc.). T



La cerere:

  1. Versiune la temperaturi ridicate adecvată pentru transportul gazelor fierbinți, Max 150 ° C (PQ-L / AT EX4).
  2. Versiune la temperaturi ridicate adecvată pentru transportul gazelor fierbinți, Max 300 ° C (PQ-L / AT EX1,12).
  3. Versiune rezistentă la coroziune, fabricată cu carcasă, partea de admisie și rotor din oțel inoxidabil AISI304 (PQ-L / INOX).
  4. Versiunea PQ-L ATEX în conformitate cu Directivele 94/9/CE și 2014/34/UE

CONSTRUCȚIE

  • Carcasă tip melc din tablă de oțel, protejată împotriva agenților atmosferici prin vopsea epoxidică.
  • Con de admisie aerodinamic din tablă de oțel, protejat împotriva agenților atmosferici prin vopsea epoxidică.
  • Turbina monoaspiranta cu pale curbe orientate inapoi, cu înaltă eficiență, fabricată din tablă de oțel și vopsită epoxidică.
  • Pentru viteza mare de rotație, sunt prevăzute versiuni din clasa 3a.
  • Pentru execuție 1 - 9 - 12: suport monobloc din fontă cu rulmenți cu bile, proiectat pentru o lubrifiere ușoară.
  • Roți de transmisie, curele și suport pentru motor. Dispozitiv de protecție curea.
  • Motoare asincrone trifazate în conformitate cu standardele internaționale IEC 600034, IEC 60072, EMC 2014/30/UE, LVD 2014/35/UE, marcaje CE, IP 55, clasa F, adecvate serviciului S1 (funcționare continuă la sarcină constantă).

ACCESORII

  • Orificiu evacuare condens (TS)
  • Ușa de inspecție (PI)
  • Contra-flanșă de admisie (CFA)
  • Contra-flanșă de evacuare (CFP)
  • Dispozitiv de protecție la admisie (RA)
  • Dispozitiv de protecție la evacuare (RP)
  • Conector flexibil de admisie (GA)
  • Conector flexibil de evacuare (GP)
  • Regulator debit pe admisie
  • Registru reglaj pe evacuare
  • Suporti anti-vibranti
