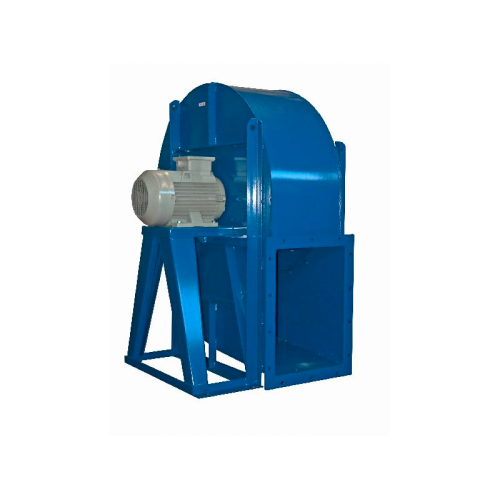

Ventilator centrifugal pentru aer curat sau partial curat 300 grade C Dynair PR-L

Descriere

Ventilatoare centrifugale cu pale orientate inapoi pentru aer curat sau partial curat Dynair PR-L



Ventilatoarele seriei PR-L isi gasesc principala aplicatie in instalatiile comerciale si industriale de aer conditionat, ventilatie, incalzire si filtrare; acestea pot fi utilizate si in procesarea industriala (cuptoare de brutarie, cabine de pulverizare, boilere, silozuri, sisteme de racire etc.). Ventilatoarele PRL pot transporta aer curat sau partial incarcat cu praf si fum de la o temperatura minima de -20 ° C pana la o temperatura maxima de +80 ° C in configurarea standard si pana la 300 ° C la constructiile speciale.

Seria prevede versiunea cu cuplare directa (executie 4) si versiunea cu curea (executia 1, 9 si 12).

Potrivit pentru capacitati foarte mari si presiune scazuta.

La cerere:

  1. Versiune cu temperaturi ridicate adecvata pentru transportul gazelor fierbinti, Max 150 ° C (PR-L / AT EX4).
  2. Versiune cu temperaturi ridicate adecvata pentru transportul gazelor fierbinti, Max 300 ° C (PR-L / AT EX1,12).
  3. Versiune rezistenta la coroziune, fabricata cu carcasa, parte de admisie si turbina din otel inoxidabil AISI304 (PR-L / INOX).
  4. PR-L ATEX in conformitate cu Directivele 94/9/CE si 2014/34/UE

CONSTRUCTIE

  • Carcasa tip melc din tabla de otel, protejata impotriva agentilor atmosferici prin vopsea epoxidica.
  • Gura admisie aerodinamic din tabla de otel, protejat impotriva agentilor atmosferici prin vopsea epoxidica.
  • Turbina monoaspiranta cu pale curbe orientate inapoi, cu inalta eficienta, fabricata din tabla de otel si vopsita cu vopsea epoxidica. Pentru viteza mare de rotatie sunt prevazute versiuni din clasa 3a.
  • Pentru executie 1 - 9 - 12: suport monobloc din fonta, cu rulmenti cu bile, proiectat pentru o lubrifiere usoara. Curea de transmisie, discuri si suport pentru motor. Dispozitiv de protectie curea.
  • Motoare asincrone trifazate conform standardelor internationale IEC 600034, IEC 60072, EMC 2004/108/CE, LVD 2006/95/CE, marcaje CE, IP 55, clasa F, adecvate serviciului S1 (functionare continua la sarcina constanta).

ACCESORII

  • Orificiu de evacuare condens (TS)
  • Usa de inspectie (PI)
  • Contra-flansa de admisie (CFA)
  • Contra-flansa de evacuare (CFP)
  • Grilaj de protectie la admisie (RA)
  • Grilaj de protectie la evacuare (RP)
  • Conector flexibil de admisie (GA)
  • Conector flexibil de evacuare (GP)
  • Variator debit pe admisie
  • Variator debit pe evacuare
  • Suporti anti-vibranti
