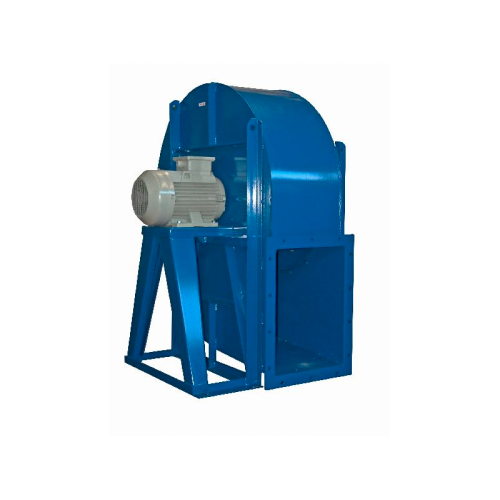

Ventilator centrifugal pentru aer partial incarcat cu praf Dynair PQ-L

Ventilatoare centrifugale cu pale orientate inapoi pentru aer partial incarcat cu praf 300 grade Celsius

Ventilatoarele din seria PQ-L isi gasesc principala utilizare in instalatiile industriale de climatizare, ventilatie, incalzire si filtrare; acestea pot fi, de asemenea, utilizate ca parte a procesului de productie (industria lemnului, industria chimica, mori, mine, turnatorii etc.). Acestea pot transporta aer cu praf (nu abraziv) si fum, cu temperaturi cuprinse intre -20 ° C si +80 ° C in configurari standard si pana la 300 ° C in constructii speciale.Seria prevede versiunea cu cuplare directa (executia 4) si versiunea cu curea (executia 1, 9 si 12). Potrivite pentru capacitate ridicata, presiuni medii si mari. Ele pot fi de asemenea folosite ca parte a procesului de productie (industria lemnului, industria chimica, mori, mine, turnatorii etc.).

La cerere:

1. Versiune la temperaturi ridicate adecvata pentru transportul gazelor fierbinti, Max 150 ° C (PQ-L / AT EX4).
2. Versiune la temperaturi ridicate adecvata pentru transportul gazelor fierbinti, Max 300 ° C (PQ-L / AT EX1,12).
3. Versiune rezistenta la coroziune, fabricata cu carcasa, partea de admisie si rotor din otel inoxidabil AISI304 (PQ-L / INOX).
4. Versiunea PQ-L ATEX in conformitate cu Directivele 94/9/CE si 2014/34/UE

CONSTRUCTIE

• Carcasa tip melc din tabla de otel, protejata impotriva agentilor atmosferici prin vopsea epoxidica.
• Con de admisie aerodinamic din tabla de otel, protejat impotriva agentilor atmosferici prin vopsea epoxidica.
• Turbina monoaspiranta cu pale curbe orientate inapoi, cu inalta eficienta, fabricata din tabla de otel si vopsita epoxidica. Pentru viteza mare de rotatie, sunt prevazute versiuni din clasa 3a.
• Pentru executie 1 - 9 - 12: suport monobloc din fonta cu rulmenti cu bile, proiectat pentru o lubrifiere usoara.
• Roti de transmisie, curele si suport pentru motor. Dispozitiv de protectie curea.
• Motoare asincrone trifazate in conformitate cu standardele internationale IEC 600034, IEC 60072, EMC 2014/30/UE, LVD 2014/35/UE, marcaje CE, IP 55, clasa F, adecvate serviciului S1 (functionare continua la sarcina constanta).

ACCESORII

• Orificiu evacuare condens (TS)
• Usa de inspectie (PI)
• Contra-flansa de admisie (CFA)
• Contra-flansa de evacuare (CFP)
• Dispozitiv de protectie la admisie (RA)
• Dispozitiv de protectie la evacuare (RP)
• Conector flexibil de admisie (GA)
• Conector flexibil de evacuare (GP)
• Regulator debit pe admisie
• Registru reglaj pe evacuare
• Suporti anti-vibranti
