Cum se calculeaza debitul de aer la ventilator

Cum se calculeaza debitul de aer la ventilator

Aspecte de luat in considerare in alegerea unui ventilator:


1.    Tipologia incaperii (ex.: rezidential sau casnic, comercial)

2.    Destinatia incaperii (ex.: baie, bucatarie, dusuri)

3.    Volumul incaperii (L x l x h) pentru calcularea debitului ventilatorului

4.    Modalitatea de montaj:

  • Perete / tavan, cand refularea poate fi in doua feluri:

-    Refulare direct in exterior – caz in care se poate alege un ventilator axial (elicoidal)
-    Refulare in tubulatura – sunt necesare diametrul si lungimea tubulaturii (cate etaje are cladirea si la ce etaj va fi montat ventilatorul – pentru calcularea pierderilor de presiune) – caz in care se poate alege un ventilator centrifugal

  • Fereastra - cand refularea este direct afara si se poate alege ventilator axial (elicoidal) de fereastra

5.    Preferintele personale sau chiar necesitatile (clapeta antiretur, timer, jaluzele automate, senzori etc)

6.    Compensarea aerului evacuat



Calculare debit ventilator:
V * N = Q (m3/h)
Unde:
V = volumul incaperii L x l x h
N = numar de schimburi orare care ne arata de cate ori se schimba aerul din incapere intr-o ora



Ex.: calcul al debitului ventilatorului:
Presupunem ca avem o camera cu urmatoarele dimensiuni:
l = 2.5 m; L = 3 m; h = 2.5 m
V = h x l x L         =        V = 18.75 m3


In continuare, se presupune ca este vorba de o baie casnica pentru care sunt necesare 8 schimburi orare (10 schimburi orare la o familie cu mai multi membri).
Qtot (debit total) = 18.75 x 8 = 150 m3/h


Acest exemplu de calcul este unul simplist si suficient in situatia in care evacuarea aerului se face direct in exterior, adica nu exista canale de ventilatie (tubulatura) iar aerul vehiculat este conventional curat. In cazul in care vehicularea/refularea aerului se face prin/in canale, acestea genereaza intotdeauna pierderi de sarcina deoarece creeaza rezistente cauzate de urmatoarele aspecte:
-    Lungimea canalelor
-    Gradul de finisaj intern al canalelor
-    Eventualele schimbari de directie (coturi sau denivelari, filtre)



Cum se calculeaza presiunea la ventilator:
Folosind debitul si diametrul tubulaturii, se utilizeaza diagrama pierderilor de sarcina din care se afla pierderea de sarcina pe un metru de conducta. Apoi, se calculeaza pierderea totala de sarcina inmultind pierderea liniara cu lungimea tubulaturii.
Avand debitul si presiunea, respectiv punctul de functionare se poate alege ventilatorul utilizand curba de functionare a ventilatorului.


Cum se foloseste diagrama pierderilor de presiune si curba de presiune
1.    Identificati linia diagonala care indica diametrul tubulaturii exprimata in mm.
2.    Gasiti intersectia acestei linii cu linia orizontala pentru debitul necesar.
3.    Proiectia punctului de intersectie al acestor doua linii pe axa presiunii (abscisa) arata valoarea pierderii de presiune exprimata in mm H2O pe metru de conducta (considerand ca aceasta conducta este perfect plana si fara denivelari sau curbe).
4.    Inmultind valoarea pierderii de presiune rezultata cu lungimea totala a conductei in cauza, se obtine pierderea de presiune totala. Atunci cand exista coturi sau schimbari de directie, fiecare dintre acestea trebuie considerate a fi echivalentul a 1 metru de conducta.

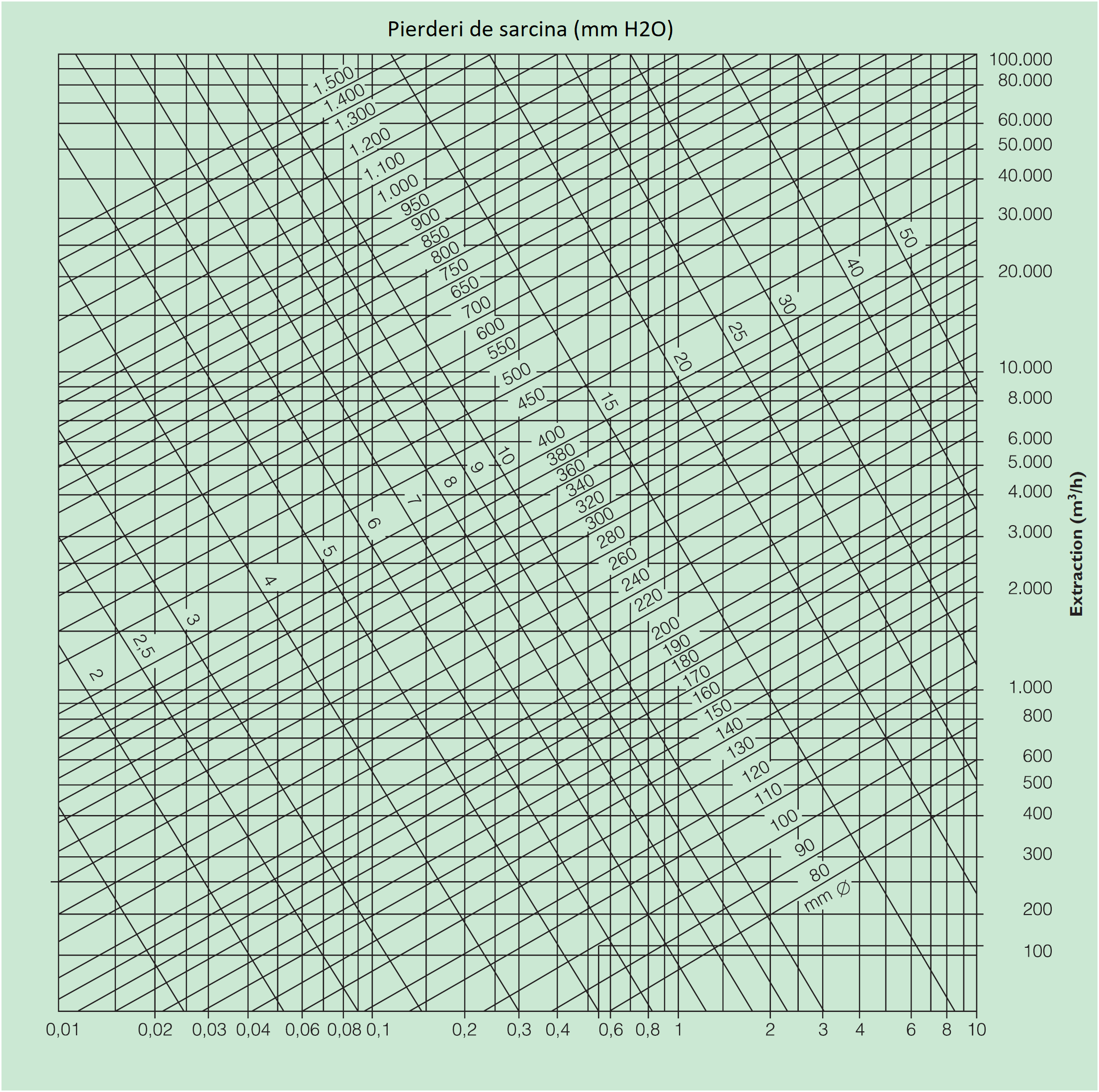

Diagrama pierderi de sarcina



Mentionam ca pentru alegerea unui ventilator sau sistem de ventilatie care presupune vehicularea aerului incarcat cu praf sau partial incarcat cu praf, grasimi sau substante corozive, functionare in conditii extreme sau periculoase cum sunt atmosfera exploziva sau spatii comerciale sau industriale este necesar ajutorul unui specialist HVAC.

Revenim in completarea acestui articol si cu tabelul de schimburi orare in functie de tipul incaperii - informatii valabile doar pentru vehicularea aerului conventional curat (fara grasimi, suspensii, particule de praf etc).

Stay tuned! :)
